现场平衡仪如何操作_现场平衡仪操作步骤
来源:https://www.sdkck.cn/ | 发布日期:2022-08-31

BVexpert是一种专门测量噪声和振动领域的便携式3+1通道实时分析仪。在恶劣的测量环境下,BVexpert坚固耐用的外壳,由一个双注射成型工艺和密封保护,以提供一个符合IP 65的评估

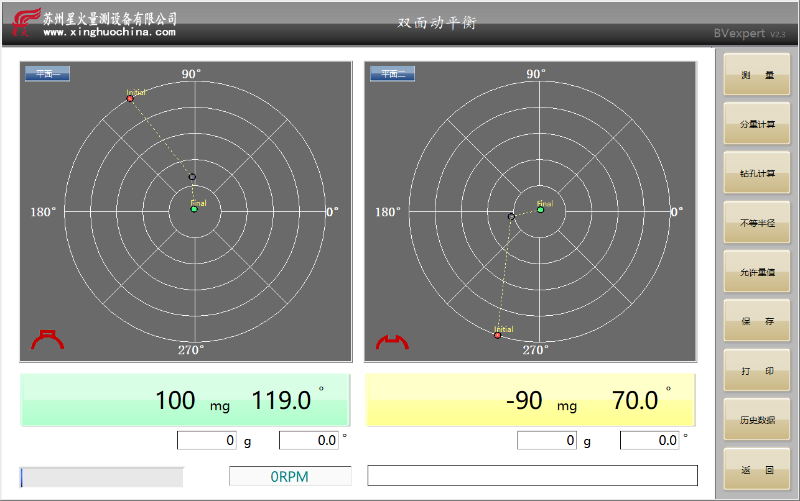

BVexpert配备一个8.1英寸大的彩色触摸屏幕(1280 * 800高分辨率)。该屏幕是由微软强大的Win10操作系统和触摸相结合而成,为用户提供了一个友好和直观的界面。

现场平衡仪如何操作_现场平衡仪操作步骤

BVexpert采用精密24位Σ-ΔAD转换器,以提供高动态范围,可以获得最大带宽高达50 kHz的测量信号。BVexpert是由一个1.44GHz的CPU,运行Windows 10系统,并以市售最快的DSP芯片进行高效率实时信号分析。

主要功能及参数:

1.单/双面动平衡校正

2.双通道振动计功能

3.双通道频谱分析功能

4.ISO1940计算功能

5.报表列印

6.平衡转速范围:120~100000rpm

7.最高平衡精度:G0.4

一、设备操作

1.启动后,检查操作面板上的灯和指示灯(NT灯亮)。

2.检查平衡转子是否处于无临时配重和平衡配重的初始状态。

3.打开电机,带动转子旋转。通过检查速度指示器(数字显示),当速度达到恒定速度时,按下启动键。

4.运行期间,实际波形高度和不平衡角度在指示器的1#区域显示五次。初始化完成后,TEST1灯亮(运行时不显示转速,但完成后显示)。

5.完成所有操作后,停止机器。

二、加临时配重

1.在停止的叶轮边缘添加一个已知重量的临时配重。这个位置将是极坐标平衡的0°角,也是分量平衡的第一点(注意:配重要固定在与配重相同的直径上)。

2.启动马达。当叶轮达到一定速度并稳定后,按下启动键。

3.启动后,转速也不显示,实际波形高度和不平衡角度在指示器中显示五次。操作完成后,显示转速,TEST1灯闪烁(如果TEST1灯不闪烁,说明临时配重太轻。在这种情况下,添加一个更大的临时配重,然后重新开始操作)。

4.停止平衡转子后,移除临时配重。数字1.00显示在不平衡波形高度栏中,并且“1”闪烁。在其位置准确输入临时配重的值,用设置键输入,并用ENT键确认。

5.输入临时配重值后,平衡角和配重重量将显示在操作面板上。

三、加配重

1.根据转子的旋转方向,以0°为基准,根据平衡角找出加平衡块的位置,将平衡块焊接牢固(注:在叶轮上焊接临时平衡块和平衡块时要考虑所用焊条的重量)。

2.完成后,启动电机,测量振动值。理想的话就完事了。如果不理想,重复操作。
