赛德克科普小知识系列-7:吸尘器电机整机动平衡定标流程-上

来源:https://www.sdkck.cn/ | 发布日期:2022-04-06

小编(苏州赛德克测控技术有限公司 )在41号的文章中(文章链接:初识赛德克动平衡机软件系列-3:《单面定标》界面、理论试重计算及单面定标流程图 )提到了定标流程图。尽管有了流程图,小编还是觉得定标对新手来说还是有点困难。因此小编将用两篇文章给大家详细介绍动平衡定标流程(基于赛德克吸尘器电机整机动平衡机 XH-8601A 上的软件)。


 1. 打开设备电源,并完成本工序相关设备点检,触摸屏显示进入电脑桌面,双击动平衡程序图标进入动平衡测试界面。

 2. 程序自动检测安全信号(复位),待程序自检完成设备进入准备工作状态。

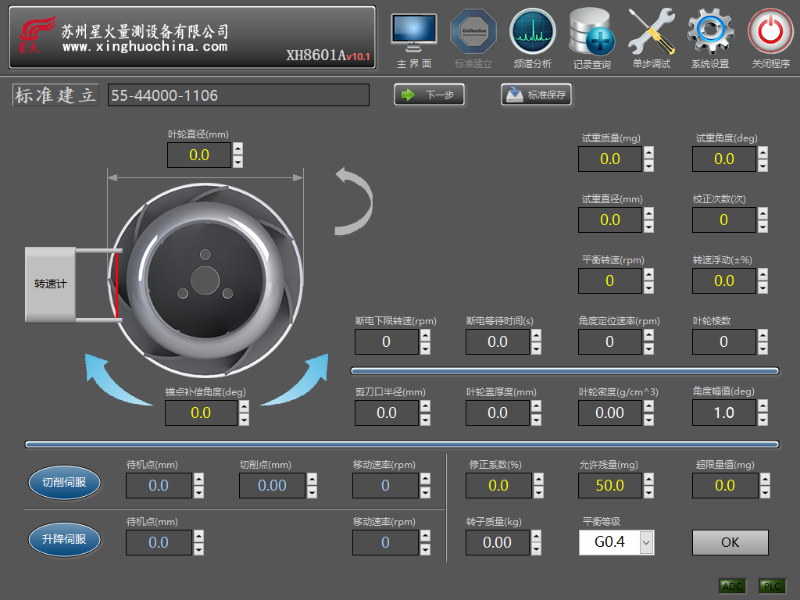

 3. 点击屏幕上的 标准建立进入定标界面,将定标界面的参数按电机实际情况(可根据培训时记录的参数写入)输入参数的值(见下图)。点击 下一步 进入电机未试重检测的准备界面。

赛德克平衡测试软件定标-参数输入界面

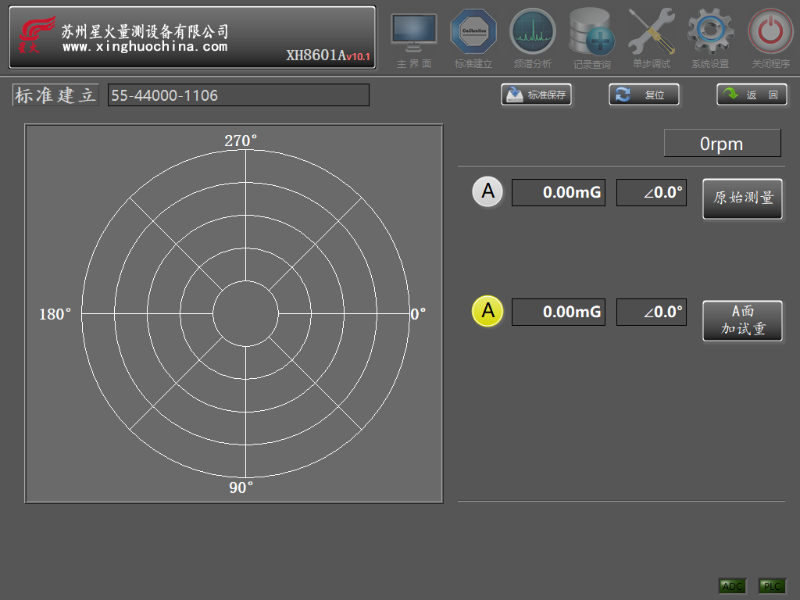

 4. 1 个定标样机放入工装中,单手按下右侧按钮夹紧电机,点击屏幕原始测量(见下图),工装进入设备内部设备开始检测,同时出现一个转速显示界面,此时转速需和你设置页面参数转速一致否则会出现转速异常,若转速正常设备会检测出未试重电机的振动值(单位 mG ),记录该数值(测得值应该在20mG以内);工装会退出来,再次点击原始测量,用该样机对这个步骤重复测试三次记录三个振动值。计算振动值的 zui 小与zui大值的差值是否≤2-3mG 。如果符合要求,第三次测试之后就直接进入下个步骤(如果不合符要求,需要更换定标电机重新测试)。

赛德克平衡软件-定标-初测及复测

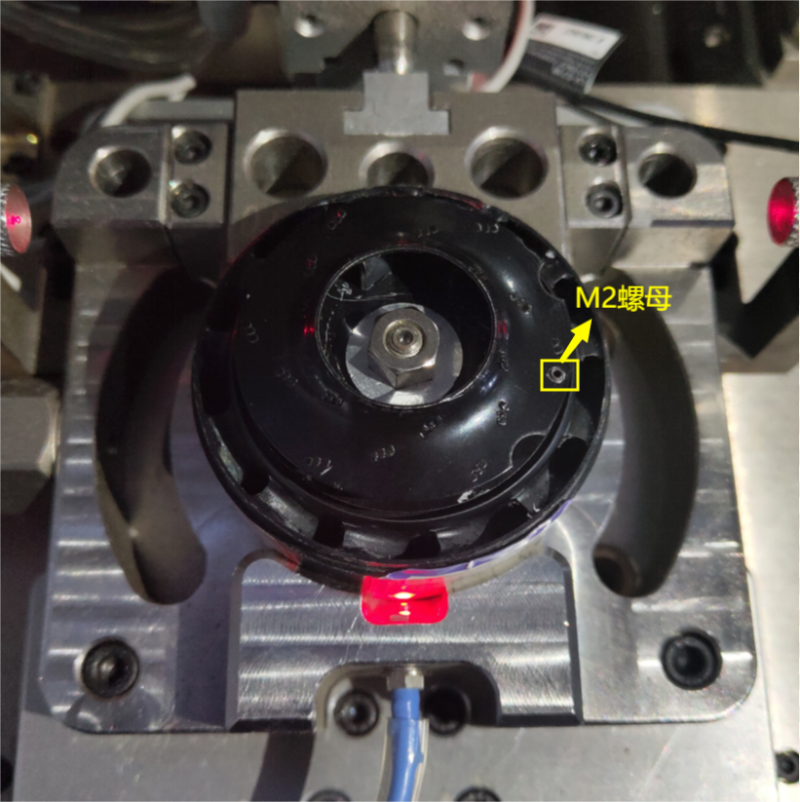

 5. 用内六角扳手将1PC M2定标螺丝装入工装中电机叶轮上的螺纹孔(见下图 )。点击 确定。设备会测试试重后的电机,并再次出现转速设置界面,转速基本和原始测量转速接近时,设备开始加试重定标测试并显示数据。

赛德克平衡机定标用电机

今天的文章就介绍到这一步了。后续步骤将在下篇文章中给大家介绍。
