高速主轴跑合台配置及技术参数
来源:https://www.sdkck.cn/ | 发布日期:2022-08-01


机床主轴通过传动齿轮带动配换齿轮旋转,将运动传给进给箱。在整个工业生产的过程中,机床主轴绝对是核心的部分。因此对于不平衡量的问题也是众多企业老板所关注的一点。下面先让我们来了解一下机床主轴不平衡量的因素以及解决方案。

机床主轴不平衡的主要因素

1.主轴设计存在不对称;

2.主轴材质分布不均匀;

3.主轴加工和装配的过程中存在误差;

4.刀具结构或者磨损产生不平衡。

在以上这几种因素中,1、3、4的问题都是比较容易解决的,但是关于问题2,我们就需要专业的设备去解决了——高速主轴跑合台。主轴跑合系统主要用于加工中心主轴的生产和维修过程中跑合并监测主轴的转速和温度变化。对于不同规格的产品也可进行定制的服务。

那么高速主轴跑合台的配置以及技术参数如何呢?是否能够满足企业生产是的需求呢?

高速主轴跑合台配置及技术参数


主轴跑合台配置及技术参数

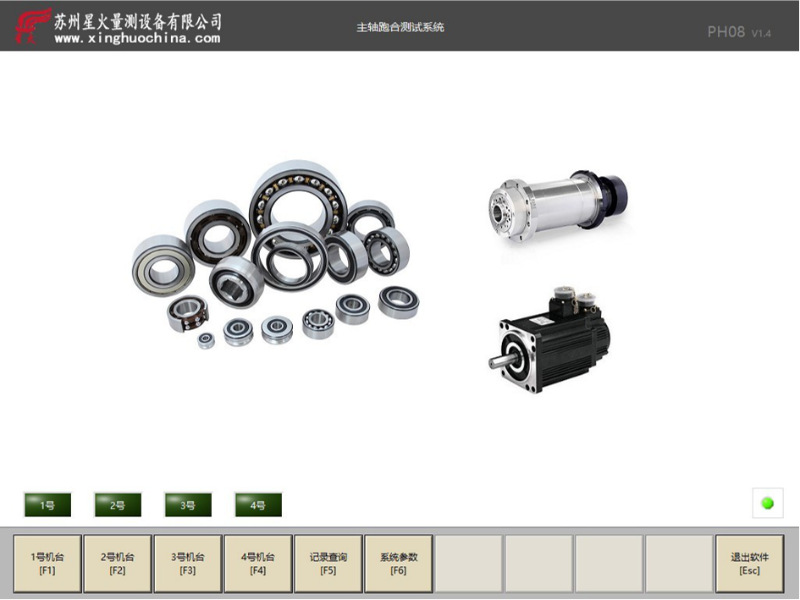

1、XHPH08 控制及测量系统

IPC4041 工业级电脑

17 寸 LCD 触摸屏显示器

WindowsXP 操作系统

三菱 FX3U-64MT PLC

FX3U-4AD-PT 温度模块

2、XHPH08 相关技术参数

同时跑合主轴数:

主轴跑合驱动电机:

 8 只(可选 2/4/6/)

 3KW 伺服电机

驱动电机最高转速:

 6000rpm

跑合台支承距离范围:

 50-650mm

可支承主轴直径范围:

 Φ50-Φ250mm

温度检测传感器型号:

 PT100(温度分辨率 0.1℃)

可监测温度变化范围:

 0-150℃

主轴驱动最高转速:

 24000(主轴驱动直径为 Φ38)

监测结果打印格式:

 PDF 或纸质(可按要求格式编辑)

USB 接口,打印机

这款高速主轴跑合台不需要人工监测,监测可自行设置为连续或分段;全部程序都是自动化进行,而且一次性可以支持多个主轴进行跑合测试。

【本文标签】 主轴跑合台 高速主轴跑合台

【责任编辑】苏州赛德克
