高速主轴动平衡机调试的方法与步骤
来源:https://www.sdkck.cn/ | 发布日期:2022-07-07

       所有的旋转机器,无论如何设计和制造,在运行过程中都会产生振动。过度振动会缩短使用寿命,甚至造成机器损坏。

       过度振动的部件与其他设备连接时,不仅会影响自身运行,还会通过连接的部件。将振动传递给其他设备上,从而破坏了整个运行环境。

高速主轴动平衡机调试的方法与步骤

       我们所说的调试动平衡,本质上就是减小振动。

       当机器在以高转速运行时,有时我们能明显感觉到振动,并还伴有刺耳的噪音。主轴会在短时间内升温。加工用的小直径刀具也很可能由于主轴振动的关系,在高速转动时意外的断刀,或者在零件表面产生让人无法接受的刀痕。

       这种不平衡状态是由于旋转部件的质量中心线偏离旋转轴线所导致。

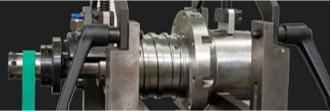

       主轴在进行动平衡校正时,需要在主轴上去除相应质量的材料,因为主轴本身的结构不能去料,我们可以选择加一个外置的动平衡套筒进行去料调整。通过对主轴进行动平衡校核能有效的减小主轴、轴承的振动,从而达到降低主轴温升、提高主轴轴承使用寿命的目的。

高速主轴动平衡机调试的方法与步骤

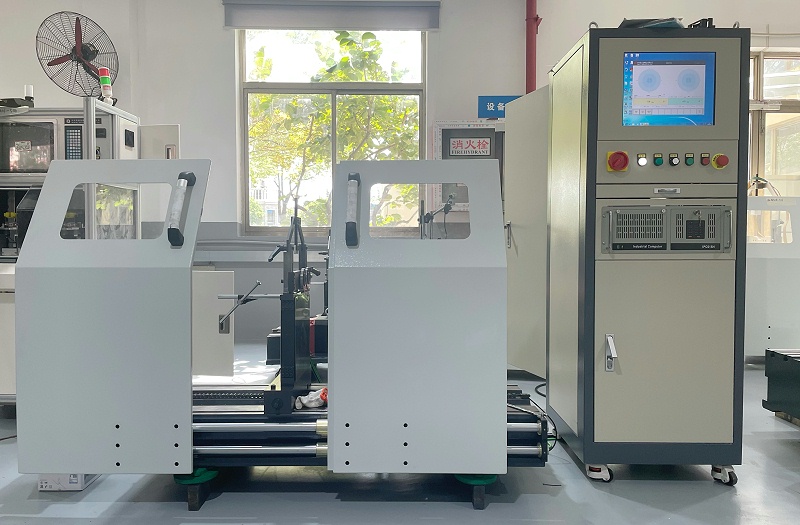

       苏州赛德克XH-8615高速主轴动平衡机在动平衡校正时采用高速软支承的测试方法,即在固定转速下进行动平衡,这种方法可以保证主轴在一定的工作速度范围内达到平衡。根据ISO1940的规定,对于精密主轴部件,不同类型转子动平衡的精度等级可分为G2.5、G1和G0.4。本文的XH-8630高速主轴动平衡机精度等级为G0.4,该机最高转速为18000 r/min。

高速主轴动平衡机调试的方法与步骤

       该款平衡机特点如下:

       1. 该设备主要是为机床主轴、电主轴、转子、马达等高速部件做动平衡校正的设备。

       2. 伺服电机驱动,高速平稳,配有半罩式或全封闭式安全罩防护。

       3. 高灵敏度传感器配合高精度数据采集系统,精度可达G0.4级标准。

       4. 强大的多功能软件配合,具有单面动平衡测量、双面动平衡测量。

       5. 振动频谱分析,IS01940标准计算,独立振动值检测,测量数据追溯,测量结果打印及保存。

       6. 采用Labview作为信号处理系统。

       7. 始终保持先进的技术水平,我国机床主轴高速动平衡检测的先行者。可以与台湾基太克同款设备对标。

       当然产生振动的原因不仅仅只是主轴本身,使用不符合动态平衡标准的刀柄或刀具也可能是不平衡的原因。用小直径工具加工时,由于线速度的关系,主轴必须高速运转才能正常钻孔或铣削。如果使用不符合动态平衡标准的刀柄,刀具可能会磨损损失加快,影响加工效率。以这种方式长时间运行,不仅会加速主轴轴承的磨损,而且增加机器的维护成本。
