初识赛德克动平衡机软件系列-1:程序主界面及单面动平衡界面

来源:https://www.sdkck.cn/ | 发布日期:2022-03-18

       对于动平衡机来说,软件和硬件都是非常重要的,他们互相依存,互为补充。如果把动平衡机比作一个人,硬件相当于人的“身体”,软件相当于人的“灵魂”。只有身体没有灵魂的是死人,只有灵魂没有身体的是鬼魂。这篇文章我们就来一起认识一下赛德克(苏州赛德克测控技术有限公司)动平衡机的“灵魂”——动平衡测试软件。


       我司针对不同产品研发、制造了各式动平衡机,它们的软件也有所区别。本文将根据高速主轴动平衡机XH-8615XH8600 (版本号:v5.5.21)软件介绍一下程序主界面和单面动平衡界面。其他界面会在本系列后续文章中陆续给大家介绍。


       1. 动平衡测试主界面

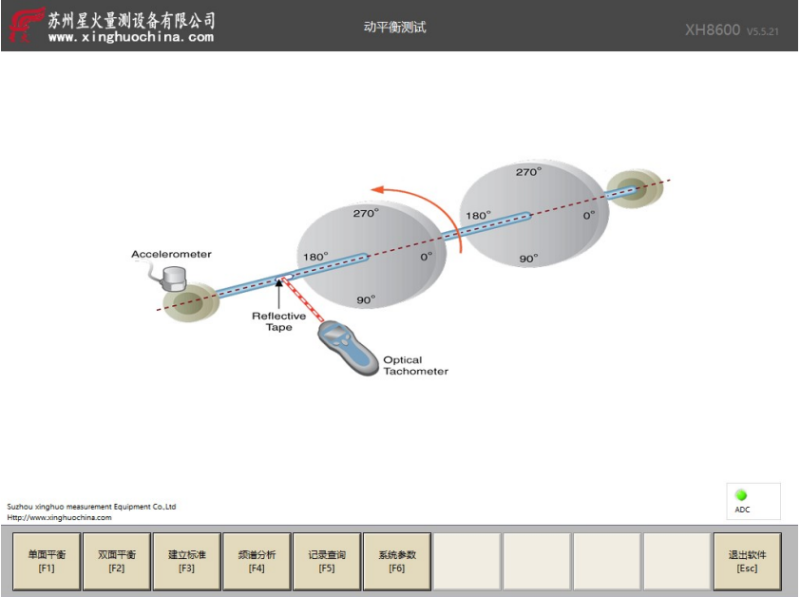

      《动平衡测试》界面(即程序主界面),如下图所示。

111


       单面平衡:单面平衡测试。

       双面平衡:双面平衡测试。

       建立标准:平衡参数设置及标准建立。

       频谱分析:两通道频谱测试分析。

       记录查询:产品测试结果数据查询、打印、删除及导出。

       系统参数:设备相关参数设置。

       退出软件:退出测试程序。

     2指示灯: ADC 为绿灯说明 PC 与数据采集卡通讯正常,红灯为异常。


       2. 《单面动平衡》界面


       进入方法:点击《动平衡测试》界面中【单面平衡】按钮,进入标准选择对话框,如下图所示。选择对应的标准,点击【确定】按钮,进入《单面动平衡》。

4

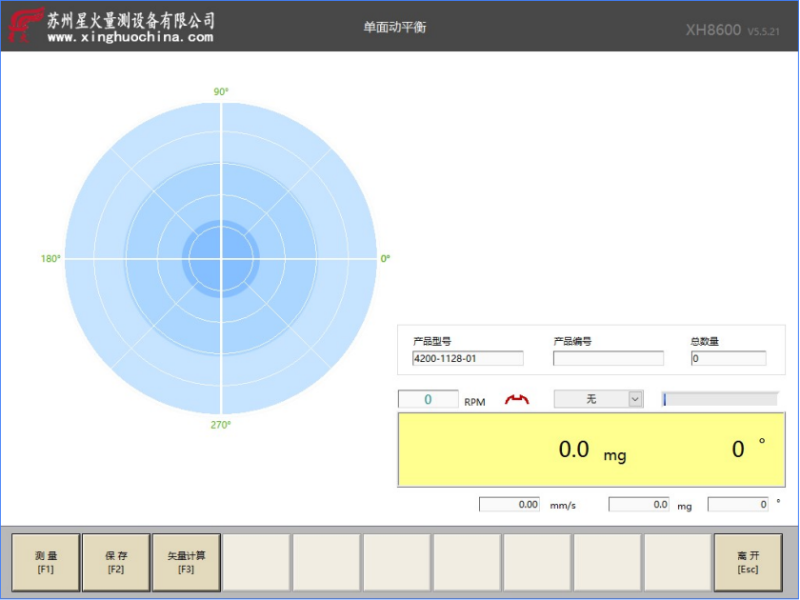

      《单面动平衡》界面如下图所示。
3

       测 量:对设备各个工位进行复位。

       保 存:保存当前测试数据。

       矢量计算:将测量数值分离到指定的孔位。

       离 开:返回程序主界面。

    5平衡校正:加质量;6平衡校正: 减质量。

      7左边数值为不平衡质量; 右边数值为不平衡角度。

    8 此处数值为电机裸机在夹具上的振动值,此数值和电机固定方式、加速度传感器安装位置有关,且默认频宽为 10~1000Hz (可以在系统参数中自定义频宽范围)。该数值反应电机径向振动大小。


       今天的平衡测试软件就到此结束了。最后再解答一个小编刚开始也有的疑问吧:为什么赛德克的平衡测试软件会出现苏州量测设备有限公司呢?这个答案其实非常简单,苏州星火量测设备有限公司是苏州赛德克测控技术有限公司的前身,赛德克的研发、售后等主要团队都来自于前者。
